Autonome Lkw- und Containerbeladung

TRAPO schließt Sicherheitslücke zwischen Lager und Verladerampe

Autonome Lkw- und Containerbeladung: Durch den Verzicht auf Gabelstapler im Lager und Ladebereich entschärft die TRAPO AG diese Gefahrenzone und realisiert den Warenumschlag mit dem TRAPO Ladungs System (TLS 3600) im Sinne effektiver Gesamtlogistik sicher und mit kurzen Wegen.

Das kompakte, autonom fahrende TRAPO Ladungs System ist in Funktion und Ausführung einzigartig. Seinen Namen erhielt das TLS 3600 von einem besonderen Feature: Es verlädt in einem Arbeitsgang parallel jeweils drei Paletten à 1.200 kg, also 3.600 kg.

Die Autonome Lkw- und Containerbeladung erfolgt in vier Schritten. Zunächst werden bis zu drei Paletten auf dem stationären Teil des Systems nebeneinander in Reihe platziert und ausgerichtet. Es folgen die Aufnahme und das Verladen der Reihe.
Während des Verladevorgangs wird eine weitere Palettenreihe auf dem stationären Teil gebildet und bereitgestellt: ein kontinuierlicher Ablauf, der Zeit und Wegstrecke spart und Wartezeiten bei der Palettenladung vermeidet.

TLS 3600: schnell, automatisiert und effizient beladen

One-Shot-Vergleichsprodukte werden auf einer Länge von etwa 20 Metern fest installiert, in einem Bereich, der ohnedies räumlich begrenzt ist. Dort stellt TRAPO die Weichen neu: Das kompakte, selbstfahrende TLS kann mehrere Beladeplätze bedienen. Nach Anforderung und Umfang agieren mehrere TLS in der Ladezone – für das Optimum an Flexibilität. Außerhalb der Rampe sind für den Einsatz des TLS 3600 weder am Lkw noch in der Ladezone bauliche Vorkehrungen oder Personal erforderlich.

Vorteile

  • Sicherheit an der Laderampe – verzicht auf Gabelstapler
  • Vollautomatisiert für Lkw- und Container / für jede Branche
  • Selbsttätiger Ausgleich von Höhenunterschieden an der Laderampe
  • Reduzierung der Beladezeit auf bis zu 20 Minuten
    (abhängig vom Ladegut/13-Meter-Trailer mit 33 Paletten Aufnahme)
  • Sonderausführung Hygienedesign

Ausgezeichnet mit dem Handling Award

Handling Award TRAPO
Beladung TRAPO AG

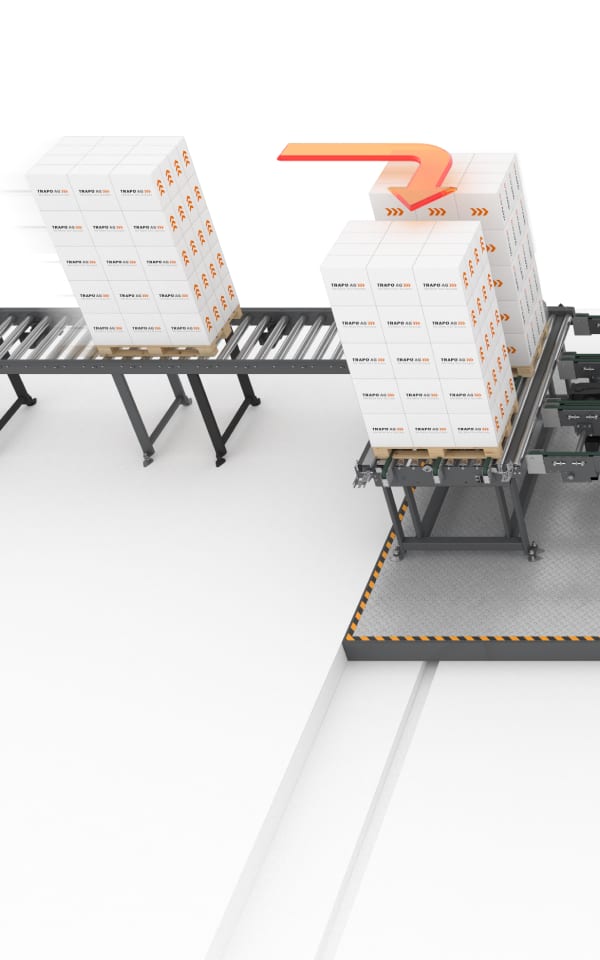

Jeweils 3 Paletten werden nebeneinander in Reihe positioniert

Beladung TRAPO AG

In der Warteposition wird die Reihe bereitgestellt

Beladung TRAPO AG

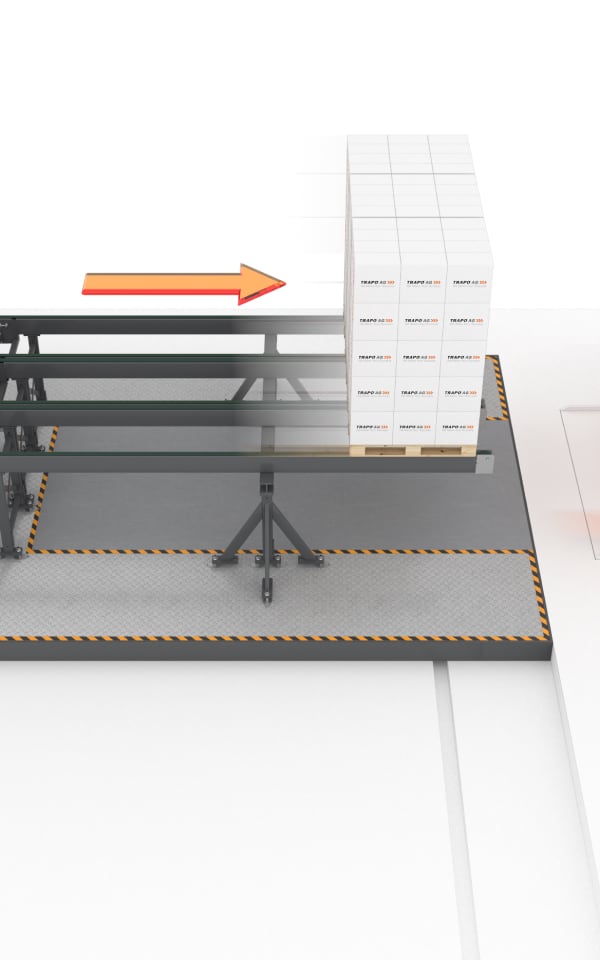

Verladen in den Lkw oder Container

Das TLS 3600 in Aktion

TRAPO Moving System

TRAPO Moving System

Das TRAPO Moving System verhält sich wie ein XXL-Ladungsträger, wenn es das TLS komplett aufnimmt und bedarfsgerecht vor der Ladefläche positioniert:

  • Kein baulicher Eingriff in den Hallenboden erforderlich
  • Acht Mecanum-Räder ermöglichen eine flächendeckende Bewegung
  • Platzsparend durch integrierten Schaltkasten

Technische Details

  • TLS 3600 (3,6 t Zuladung)

Leistung:
Maximale Kapazität je Ladevorgang: drei Paletten à 1.200 kg

Maße:
Fahrzeug: 4830 x 2200 x 1250 mm
Förderhöhe: 1,30 m

Ladung:
Maximale Kapazität je Ladevorgang: drei Paletten à 1.200 kg, gesamt 3.600 kg

Gewicht:
Unbeladen 7,0 t, beladen 10,6 t

Autonom fahrend: Laserscanner zur Konturenerkennung an der Verladeeinheit; Abstandssensoren zur Positionserkennung; Hinterradlenkung im Fahrzeug

Beladezeit:
Reduzierung auf bis zu 20 Minuten (abhängig vom Ladegut/bei einem 13-Meter-Trailer mit Aufnahme von 33 Paletten)

Energieversorgung:

  • Stromversorgung über Kabel
  • Stromversorgung über Kondensator

Zusammenarbeit mit Fahrerlosen Transportsystemen oder konventioneller Fördertechnik

Keine baulichen Veränderungen am Trailer notwendig
Variante für Beladung von Containern für den Übersee-Gütertransport

Unterschiedliche Palettenformate handelbar (Chemiepaletten werden seitlich aufgesetzt)
