Zuführung und Lagenbildung

Exakt Produkte verteilen und Lagen bilden

Die exakte Lagenbildung ist Basis, damit Ladung optimal gesichert die Reise ins Zwischenlager oder im intermodalen Transport zum Zielort antreten kann. Dabei werden unterschiedlichste Produkte abhängig von ihrer Beschaffenheit bewegt und exakt positioniert.

Die Automatisierung von Teil- und Gesamtanlagen erfordert Anpassungen bei Effektivität und Leistungsfähigkeit von Palettieraufgaben. Im Einlaufbereich bilden je nach Produkt und Aufgabenstellung wahlweise als Vorstufe zum Palettieren der flexible, omnidirektionale Tisch OMNI CON®, die Hochleistungs-Parallel-Kinematik der HKS Serie mit getaktetem Förderer oder herkömmliche Methoden die Lagen.

Nach Vorgabe des Lagenbildes und der Produktabmessung programmieren sich Kinematik und OMNI CON® selbst – dank TRAPO-eigener Software.

Bei diesem erheblichen Vorteil spielt der HLP sein Alleinstellungsmerkmal, die absolute Flexibilität, aus: Denn bislang war hoher Änderungsaufwand erforderlich, um komplexe Lagenbilder umzusetzen.

Grundmodule des HLP 6000 sind die Hubsäule, der Lagengreifer und die Zuführstrecke. Der HLP 6000 stellt sich mit drei Varianten vor:

Omnidirektionales schonendes Lagenbilden TRAPO AG

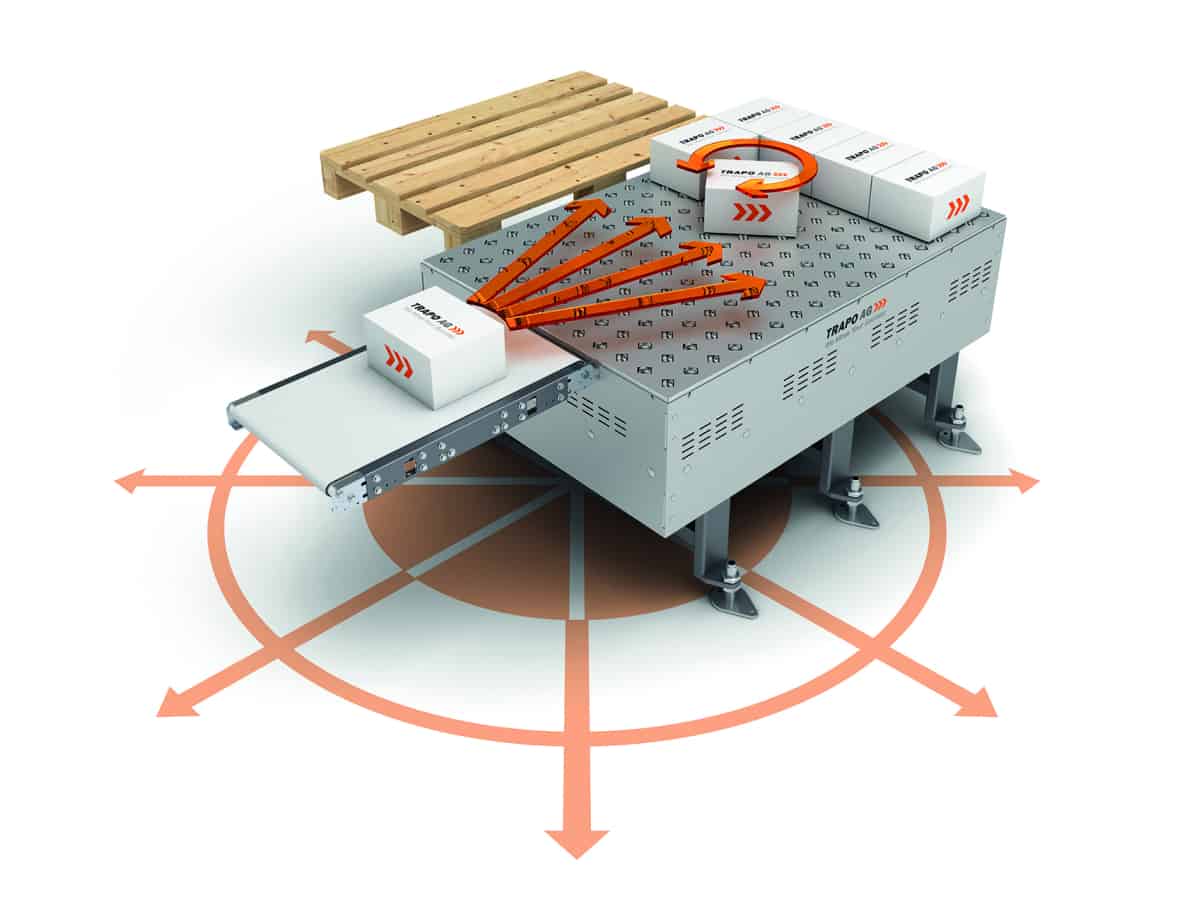

Omnidirektionales, schonendes Lagenbilden

Der OMNI CON® ergänzt das Gesamtportfolio für perfekten Materialfluss.

Mit einem Höchstmaß an Flexibilität, Schnelligkeit und Exaktheit bewegt er Objekte gleichzeitig und dennoch unabhängig voneinander.

Die Technik kommt bei Lagenbildung und Produktverteilung zum Einsatz.

Vorteile

  • Flexibles, produktschonendes Positionieren zu einem beliebigen Lagenbild
  • Komplexe Lagenbildung
  • Fördergutbewegung mit 3 Freiheitsgraden
  • Bewegung der Produkte in beliebige xy-Richtung und Drehung um die z-Achse
  • Beliebige Lagenbilder und jegliche Palettengrößen, auch Sondergrößen, abbildbar
Kinematik Systeme TRAPO AG

Kinematik-Systeme: auf Hochleistung programmiert

Hochleistungs-Kinematik-Systeme (HKS Serie) positionieren mit getaktetem Förderer schonend – bei gleichbleibend höchster Leistung.

Sie bilden, je nach Anwendung und Produkt, exakt die Lagen. Dabei können unterschiedlichste Produkte bewegt und positioniert werden.

Vorteile

  • Lagenbildung unter Höchstleistung
  • Antriebe zur Positionierung des Tool Center Points (TCP) über der Zuführung
  • Beschleunigungsoptimierte, produktschonende Bahn
  • Flexibles, produktschonendes Positionieren zu einem beliebigen Lagenbild
  • Optional: z-Achse zum Anheben des Greifers
Herkömmliche Methode Lagenbildung TRAPO AG

Herkömmliche Methoden zur Lagenbildung

Als Vorstufe zum Palettieren können auch bewährte, konventionelle Methoden zum Lagenbilden eingesetzt werden.

Im Einlaufbereich können optional Drehkreuz, Drehteller, Wendenase, Wendeanschlag,
gegenläufige Bänder und weitere zum Einsatz kommen.

Vorteile

  • Flexible Lagenbildung und Produktverteilung
  • Herkömmliche, bewährte MEthode zum Lagenbilden
  • Variantenvielfalt

TRAPO Pack: Optimaler Raumnutzen in Lkw oder Container durch TRAPO Software

Die Software TRAPO Pack konfiguriert aus den Abmessungen des Packstücks und der Palette das optimale Lagenbild. Die Konfiguration ermöglicht beliebige Lagenbilder – für perfekte Stapelbildung als Basis stabiler Versandeinheiten.

Die generierten Lagenbilder werden am Monitor optimiert. Lagenbilder und Palettenladungen können benutzerseitig konfiguriert und für nachfolgende Palettiervorgänge gespeichert werden.

TRAPO Pack erfordert weniger Energieeinsatz und reduziert den Materialverbrauch. Die TRAPO-eigene Software ist Grundlage zum effizienten Palettieren unter Hochleistung.

Profitieren Sie von zahlreichen Ausrüstungsoptionen und kundenspezifischen Zusatzmodulen für unsere Palettierer. Ergänzt wird das Angebot der Ladungssicherung durch Zusatzmodule, die eine Rückverfolgbarkeit von Waren ermöglichen.

TRAPO Ladungssicherung sorgt durch verschiedene Transportsicherungssysteme für eine optimale Sicherung der Ladung – bei minimalem Folieneinsatz.

Die TRAPO AG überzeugt beim Palettenhandling mit weltweiten Expertisen – wählen Sie bei den Zusatzoptionen zwischen unterschiedlichen, aufeinander abgestimmten Modulen!

Vorteile

  • TRAPO-eigene Software
  • exakt Lagen bilden und Produkte verteilen
  • Definition von Packmuster und Palettenformat
  • Optimierung des Lagenbildes
  • Effizientes Platzieren von Packstücken auf einer Palette
  • Ausgabe der Ziele zur nachfolgenden Palettierung
  • Ranking der Lagenbilder entsprechend der höchsten Packungsdichte
  • Berücksichtigung des Labels/Etiketts (Ausrichtung zur sichtbaren Seite)
  • Alle kombinatorisch möglichen Lagenbilder umsetzbar
TRAPO Pack
